45kW VFDのサプライヤーとして、私は変数周波数駆動（VFD）を3位のモーターと適切に一致させることの重要性を理解しています。このプロセスは、ドライブとモーターの両方の最適なパフォーマンス、エネルギー効率、および寿命を確保するために重要です。このブログ投稿では、45kWのVFDを3つの位相モーターと一致させる方法について、いくつかの重要な考慮事項とステップを共有します。
基本を理解する

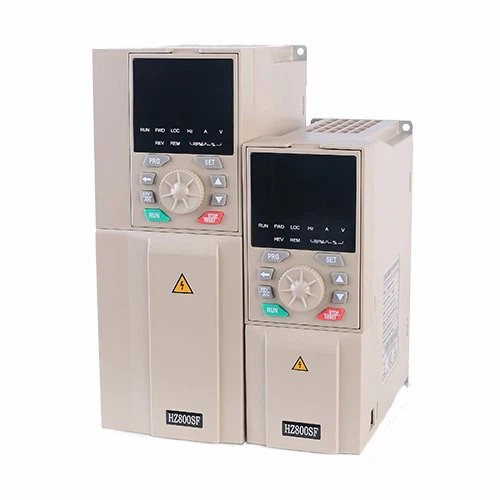

マッチングプロセスを掘り下げる前に、まずVFDと3位のモーターが何であるかを理解しましょう。 aVFD変数周波数駆動モーターに供給される周波数と電圧を変化させることにより、ACモーターの速度とトルクを制御する電子デバイスです。一方、3つの位相モーターは、高効率と出力のために産業用途で一般的に使用される3位の電源で動作する電気モーターです。
運動評価
45kW VFDを3位のモーターと一致させる最初のステップは、モーターの評価を理解することです。これらの評価は通常、モーターのネームプレートに見られ、定格電力、定格電圧、電流、定格周波数、速度などのパラメーターが含まれます。
- 定格電力：モーターの定格電力は、通常の動作条件下でモーターが連続的に供給できる最大電力を示します。 45kW VFDの場合、VFDの電力評価と互換性のある定格電力を備えたモーターを選択する必要があります。ほとんどの場合、適切な動作を確保するためにVFDの電力評価以下の定格電力を持つモーターを選択することをお勧めします。
- 定格電圧：モーターの定格電圧は、VFDの出力電圧と一致する必要があります。ほとんどの3つの位相モーターは、208V、230V、400V、460V、575Vなどの標準電圧で動作するように設計されています。660V -690V。 VFDがモーターに必要な電圧を出力できることを確認してください。
- 定格電流：モーターの定格電流は、モーターが定格電力と電圧で描画する電流です。 VFDは、過熱やつまずくことなく、必要な電流をモーターに供給できる必要があります。 VFDの現在の評価を確認して、モーターの定格電流を処理できることを確認してください。
- 定格頻度：モーターの定格周波数は、モーターが動作するように設計されている周波数です。ほとんどの3つの位相モーターは、50Hzまたは60Hzで動作するように設計されています。 VFDはモーターに供給される周波数を変化させることができますが、モーターの定格周波数範囲内で動作できるはずです。
- スピード：モーターの速度は、電源の周波数に関連しています。 VFDは、周波数を変えることにより、モーターの速度を制御できます。アプリケーションに必要な速度範囲を決定し、VFDがこの速度制御を実現するために必要な周波数範囲を提供できることを確認します。
VFD機能
モーターの評価に加えて、VFDの特徴も考慮する必要があります。さまざまなVFDがさまざまな機能と機能を提供し、アプリケーションの特定の要件を満たすVFDを選択する必要があります。
- 制御方法：スカラー制御、ベクトル制御、直接トルク制御など、VFDに利用できるいくつかの制御方法があります。ベクトル制御VFDモーターの速度とトルクをより正確に制御することで、ロボット工学や工作機械など、高いパフォーマンス制御を必要とするアプリケーションに適しています。
- 保護機能：優れたVFDには、モーターとドライブ自体を保護するためのさまざまな保護機能が必要です。これらの機能には、現在の保護、電圧保護、アンダー電圧保護、オーバー温度保護、および短い回路保護が含まれる場合があります。
- 通信インターフェイス：VFDをより大きな制御システムに統合する必要がある場合は、Modbus、Profibus、Ethernet、Canopenなどの通信インターフェイスを備えたVFDを探します。これらのインターフェイスにより、VFDはプログラム可能なロジックコントローラー（PLC）やヒトマシンインターフェイス（HMI）などの他のデバイスと通信できます。
- ブレーキオプション：アプリケーションによっては、ブレーキ機能を備えたVFDが必要になる場合があります。 VFDには、動的なブレーキと再生ブレーキの2つの主要なブレーキオプションがあります。動的なブレーキは、過剰なエネルギーを熱として消散させますが、再生ブレーキは過剰なエネルギーを電源に戻します。
アプリケーション要件
アプリケーションの特定の要件も、マッチングプロセスで重要な役割を果たします。次の要因を検討してください。
- 負荷タイプ：さまざまな種類の負荷には、トルクと速度の要件が異なります。たとえば、コンベアやポジティブ変位ポンプなどの定数トルク荷重には、広い速度範囲にわたって一定のトルクを提供できるVFDが必要です。可変 - ファンや遠心ポンプなどのトルク荷重には、速度が低下するにつれてトルクを減らすことができるVFDが必要です。
- デューティサイクル：アプリケーションのデューティサイクルとは、操作時間の合計時間の比率を指します。アプリケーションのデューティサイクルが高い場合、過熱を防ぐために、より高い電力評価またはより良い冷却機能を備えたVFDが必要になる場合があります。
- 環境条件：VFDとモーターが動作する環境条件も考慮する必要があります。温度、湿度、ほこり、振動などの要因は、VFDとモーターのパフォーマンスと信頼性に影響を与える可能性があります。アプリケーションの環境条件に適したVFDとモーターを選択します。
インストールと試運転
適切な45kW VFDと3つの位相モーターを選択したら、適切な操作を保証するために適切な設置と試運転が不可欠です。
- インストール：VFDとモーターを設置するためのメーカーの指示に従ってください。 VFDが、熱源や電気干渉から離れた井戸の換気エリアに設置されていることを確認してください。正しい配線と端子を使用して、VFDをモーターと電源に接続します。
- 試運転：インストールが完了したら、VFDとモーターを委託するための一連のテストと調整を実行します。これには、定格電力、電圧、電流、周波数などのモーターパラメーターの設定、およびモーターの速度とトルク制御のテストが含まれます。
結論
45kW VFDを3位のモーターと一致させるには、モーターの評価、VFD機能、アプリケーション要件、適切な設置と試運転を慎重に検討する必要があります。このブログ投稿で概説されている手順に従うことにより、VFDとモーターが適切に一致し、最適なパフォーマンス、エネルギー効率、および寿命を実現することができます。
45kWのVFDを購入することに興味がある場合、またはVFDを3位のモーターと一致させるためのさらなる支援が必要な場合は、詳細な議論と調達の交渉についてはお気軽にお問い合わせください。
参照
- 「可変周波数ドライブ：選択、アプリケーション、トラブルシューティング」Dan Karpenkoによる
- 「エレクトリックモーターとドライブ：ファンダメンタルズ、タイプ、アプリケーション」オースティンヒューズ
