Zhejiang Hertz Electric Co.,Ltd.は 2014 年に設立され、開発、製造、販売、アフターサービスに特化したハイテク企業で、中級および高級機器メーカーや産業オートメーション システム インテグレーターにサービスを提供しています。当社は、高品質の生産設備と厳格なテストプロセスを信頼して、低電圧および中電圧インバーター、ソフトスターター、サーボ制御システムなどの製品と関連業界のソリューションをお客様に提供します。当社は「ユーザーに最高の製品とサービスを提供する」というコンセプトを掲げ、あらゆるお客様のニーズに応えます。現在、主に冶金、化学工業、製紙、機械およびその他の産業で使用されています。
私たちを選ぶ理由
プロフェッショナルチーム
当社の専門家チームは業界で長年の経験があり、お客様に必要なサポートとアドバイスを提供します。
高品質の製品
当社の製品は、最高の素材のみを使用し、最高水準で製造されています。私たちは、当社の製品が信頼性があり、安全で、長持ちすることを保証します。
24時間オンラインサービス
400 ホットラインは 24 時間対応しています。 FAX、メール、QQ、電話でお客様のお困りごとをオールラウンド・マルチチャネルで受け付けます。技術担当者が 24 時間体制でお客様の問題に対応します。
ワンストップソリューション
契約製品に関連する検査、設置、試運転、検収、性能受入試験、操作、保守、その他の対応する技術指導および技術トレーニングの全プロセスにおける技術サポートをタイムリーに提供します。
3.7KW可変周波数ドライブ。これは、90x90mm のフランジを備えた 24V 150W ブラシレス DC ギア モーターです。内蔵の 10:1 キー溝シャフト直角ギアボックスにより、速度とトルクが 300 に達します。
5.5KW可変周波数ドライブ。これは、90x90mm のフランジを備えた 24V 150W ブラシレス DC ギア モーターです。内蔵の 5:1 スパー ギアボックスは、600rpm および 1.95Nm(276.14.

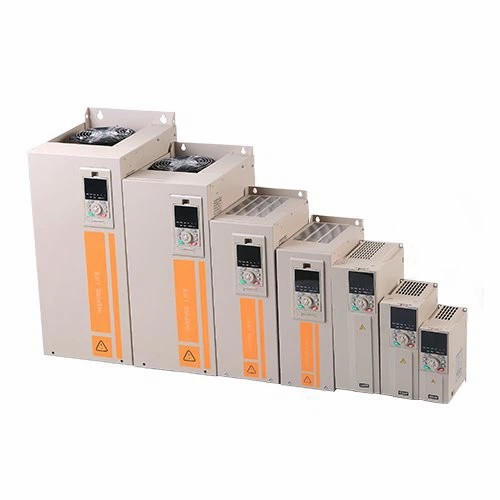

単相モーター用可変速ドライブとは
単相モーター用可変速ドライブ (VSD) は、単相電気モーターの回転速度を調整するデバイスです。モーターへの出力の周波数と電圧を操作することで機能し、モーターの速度を変更できるようになります。これらのモーターは、単一の連続波形で供給される電力を使用します。この波形は電力網から供給されます。電力網は、ほとんどの住宅環境では通常 120 V または 240 V です。冷蔵庫、洗濯機、電動工具などの家電製品に最適です。
単相モーターの可変速ドライブの利点
エネルギーの節約:単相モーターの可変速ドライブは、常に必要な電力のみをモーターに提供することで、エネルギー消費を大幅に削減できます。これにより、場合によっては最大 50% 以上の年間エネルギー節約につながる可能性があります。
生産性の向上:単相モーター用の VSD を使用すると、実行中のタスクに最適な速度でモーターを動作させることができるため、生産性も向上します。これにより、サイクル時間が短縮され、スループットが向上します。
モーター寿命の延長:単相モーター用の VSD は、モーターが受けるストレスの量を軽減し、モーターの寿命を延ばすのに役立ちます。これは、VSD がモーターの起動と停止をスムーズに行うことができ、モーターの焼損を防ぐことができるためです。
安全性の向上:単相モーター用の VSD は、感電や火災のリスクを軽減し、安全性を向上させるのに役立ちます。これは、単相モーター用の VSD が、これらの危険を引き起こす可能性のあるモーターの過負荷を防ぐのに役立つためです。
改善されたプロセス制御:単相モーターの可変速ドライブを使用すると、モーターの速度を正確に制御できるため、さまざまなプロセスに役立ちます。たとえば、単相モーター用の VSD を使用すると、炉内に空気を吹き込むファンの速度を調整することで炉の温度を制御できます。
柔軟性の向上:単相モーター用の VSD は、より広い範囲の速度で動作できるようにすることで、モーターをより柔軟にすることができます。これは、モーターの負荷が頻繁に変化するアプリケーションにとって有益です。単相モーター用の VSD は、騒音と振動のレベルを低減するのにも役立ち、全体的な作業環境を改善できます。
単相モーターの可変速ドライブ (VSD) は、モーターに供給される周波数と電圧を制御することで動作し、モーターの速度を調整できます。 VSD は、入力される単相 AC 電力を DC に変換し、インバーターを使用して必要な周波数で AC 出力を再作成します。モーターに供給される AC 電力の周波数を変更することで、ドライブは効率を維持しながらモーターの速度を制御します。
速度制御に加えて、VSD はソフトスタートおよびソフトストップ機能も提供し、モーターや接続された機器への機械的ストレスを軽減します。これにより、エネルギー効率が向上し、モーターの摩耗が軽減され、ファン、ポンプ、コンベアなどの用途でモーター速度を正確に制御できるようになります。
単相モーターに可変速ドライブを使用する方法
適切な VSD の選択:単相モーターで可変速ドライブ (VSD) を使用する最初のステップは、適切な VSD を選択することです。 VSD の電力および電圧定格がモーターの定格と一致していることを確認することが重要です。たとえば、単相モーターが 220V および 1HP で動作する場合、VSD はこれらの仕様に対応できる必要があります。さらに、一部の VSD は三相入力専用に設計されているため、VSD と単相入力との互換性を確認する必要があります。常に VSD の技術データシートを参照するか、サプライヤーまたはメーカーに相談して、特定のモーターおよびアプリケーションに対する VSD の適合性を確認してください。
VSD のセットアップ:適切な VSD を選択したら、それを電源とモーターの両方に正しく配線する必要があります。誤った配線は損傷や安全上の危険につながる可能性があるため、通常は、VSD のユーザー マニュアルに記載されている配線図に従うことをお勧めします。通常、VSD の入力は電源に接続され、出力はモーターに接続されます。電気的障害を避けるために、すべての接続が確実に行われ、VSD が正しく接地されていることを必ず確認してください。
VSD の構成:配線が完了したら、モーターの要件と希望の動作に従って VSD のパラメーターを設定する必要があります。これには通常、モーターの定格電圧、定格電力、定格速度、加速時間と減速時間などの設定を構成することが含まれます。これらのパラメータを適切に設定することで、VSD がモーターの速度とトルクを正確かつ効率的に制御できるようになります。一部の VSD は、省エネ モードや自動障害検出などの高度な設定も提供しており、一部のアプリケーションでは有益です。
VSD の操作:VSD を構成したら、VSD の操作を開始して単相モーターを制御できます。 VSD のコントロール パネルまたはデジタル インターフェイスを使用すると、モーターの速度を調整したり、モーターの動作方向を切り替えたり、現在のモーター速度や消費電力などのさまざまなパラメーターを監視したりできます。モーターと VSD が定格容量内で動作していることを確認するには、これらのパラメーターに常に注意することが重要です。
メンテナンス：VSD とモーターの寿命を確実に保つには、定期的なメンテナンスが重要です。これには、配線と接続の定期的なチェック、異常なパフォーマンスの兆候を特定するための動作パラメータの監視、過熱につながる可能性のあるほこりの蓄積を防ぐための VSD の清掃などが含まれます。また、モーターに磨耗や過熱の兆候がないか必ず検査してください。 VSD とモーターの両方を適切にメンテナンスすることで、効率的な動作を確保し、耐用年数を延ばすことができます。
三相モーターVSDと単相モーターVSDの違い
単相VSDと三相VSDの最大の違いは、単相VSDの電源が電圧220Vの活線と中性線で構成されていることです。活線が1本しかないので単相と呼ばれます。三相 VSD の電源には 3 本の活線があるため、三相 VFD または三相電源入力 VSD と呼ばれます。
また、単相VSDの出力電圧は単相出力と三相出力に分けることができます。ここでの三相出力は電源電圧を超えることはありません。単相入力が 220V の場合、三相出力も 220V になります。これは、三相 VSD の出力とは異なります。それに応じて、モーターの接続形態も異なります。接続が電圧と一致しない場合、モーターには電力が供給されません。
単相入力とは、電源入力が 2 系統 (中性線と活線 1 つ) のみであり、入力電圧の相電圧が 220V であることを意味します。三相入力とは、入力線が3本（三相3線）または入力線が4本（三相4線）あることを指し、一般的には三相4線が一般的です。 3 本の入力活線と 1 本の中性線、各活線と中性線の間の相電圧は 220V、2 本の活線ごとの相電圧は 380V です。
電力が同じ場合、単相電源の電流は電力/220Vとなります。電力が 1000 ワットであると仮定すると、電流は 4.54A になります。三相電源の各活線の電流は総電流の 3 分の 1、つまり 4.54/3=1.5A に等しいため、ワイヤに対する要件が低くなり、より細いワイヤを使用できます。三相電源は一般に産業用途でのみ利用可能であり、ほとんどの家庭では単相電源（活線1本、中性線1本、アース線1本）のみを使用しており、三相電源を備えたVSDは使用できないことに注意してください。 。単相電源VSDは、三相4線電源エリア（活線1本と中性線1本に接続）で使用できます。
単相モータ可変速ドライブの応用
家庭用電化製品
単相モーターは、VSD によって駆動されることが多く、冷蔵庫、エアコン、扇風機、洗濯機などのいくつかの家電製品に使用されています。 VSD はモーター速度を正確に制御し、パフォーマンスとエネルギー効率を最適化します。
DIY およびプロ仕様の電動工具
単相モーターは、VSD と組み合わせると、ドリルやのこぎりなどの工具に可変速度制御を提供します。この柔軟性により、さまざまなタスクに対する精度と適応性が向上します。
オフィス機器
プリンタやコピー機などのオフィス デバイスには、VSD によって制御される単相モータが組み込まれていることがよくあります。これにより、高品質の印刷やコピーに不可欠な正確な動作制御が可能になります。
農業用
農業分野では、単相モーターと VSD を組み合わせて灌漑ポンプに電力を供給することがよくあります。 VSD はモーター速度を制御することで、水の使用量とエネルギー効率を最適化できます。
健康管理
VSD によって制御される単相モーターは、さまざまな医療機器で使用されています。患者用ベッドからさまざまな検査機器に至るまで、VSD により正確な速度制御が可能になります。
自動化システム
自動化されたゲートやガレージ ドアでは、多くの場合、VSD によって制御される単相モーターが使用されます。この設定により可変速制御が可能になり、システムの効率と寿命が向上します。
単相モーターを三相モーターに変換する方法
変換方法の概要
単相電力を三相電力に変換するにはいくつかの方法があり、それぞれに独自の利点と用途があります。最も一般的な方法には、位相コンバータと可変速度ドライブ (VSD) の使用が含まれます。
位相コンバータには 3 つのタイプがあります。 静的、回転、デジタル。静的コンバータは最も単純で安価ですが、変換効率は最も低くなります。ロータリー コンバータは、モーターと発電機のセットアップを使用して、より安定した三相出力を提供します。デジタルコンバータは電子部品を利用して、正確で安定した三相電力を生成します。
可変速度ドライブ (VSD) も一般的な方法です。 VSD は単相電力を三相電力に変換するだけでなく、モーターの速度を制御できるため、汎用性が高くなります。これらの方法を理解すると、特定のアプリケーションに適切なアプローチを選択するのに役立ちます。
段階的な変換プロセス
電力要件を決定します。 機器の電力ニーズを評価して、適切なコンバータまたは VSD を選択します。適切な変換方法を選択するには、負荷と運用上の要求を理解することが不可欠です。
変換方法を選択します。要件に基づいて、位相コンバータと VSD のどちらを使用するかを決定します。コスト、複雑さ、アプリケーション特有のニーズなどの要素を考慮してください。
コンバータ/VSD をインストールします。メーカーの指示に従ってデバイスを取り付けます。適切な換気とメンテナンスが容易な場所に設置してください。適切に設置することは、機器の寿命と性能にとって非常に重要です。
入力電源を接続します。単相電源をコンバータまたはVSDの入力端子に接続します。すべての接続が安全であり、電気規定に準拠していることを確認してください。正しく接続すると電気的故障が防止され、安定した動作が保証されます。
出力接続を構成します。出力端子を三相機器に接続します。配線図に注意深く従って、正しく安全に接続されていることを確認してください。機器の損傷を避け、効率的に動作するためには、適切な構成が不可欠です。
システムをテストします。システムの電源を入れ、出力をテストして、安定した三相電力が供給されていることを確認します。最適なパフォーマンスを達成するために、必要に応じて設定を調整します。定期的なテストと調整は、システムの効率と信頼性を維持するのに役立ちます。
ほとんどの VSD には、空気の流れを良くするためにサイドベントが付いています。これらの通気口は固形異物に対してある程度の保護を提供しますが、ユニットの内部や通気口自体にほこりが蓄積する可能性があります。これにより、ヒートシンクや循環ファンによる VSD ユニットの冷却が防止されます。空気の流れを妨げたり、性能を損なうほど物質が蓄積しないように、定期的な清掃が必要です。
ほとんどの電子機器と同様に、VSD は湿気の存在下では脆弱です。除湿器で保管スペースを保護すると、周囲の湿度レベルを十分に低く保ち、腐食のリスクを軽減できます。通気口が開いており、カバーが密閉されていないため、湿気がユニット内に容易に侵入し、腐食を引き起こす可能性があります。近くの除湿機ユニットから水が滴るだけでも、装置が故障する可能性があるため、スペースを正しく計画し、現場の VSD を定期的に検査することが重要です。
VSD を実行するには緊密な接続が必要です。接続は、機械的振動、熱サイクル、または長期間にわたる偶発的な動きによって、時間の経過とともに緩む可能性があります。施設管理者は定期的に接続を検査して、接続が緩んでいないか確認する必要があります。
私たちの工場
Zhejiang Hertz Electric Co., Ltd.は、パワーエレクトロニクス技術、モーター駆動および制御技術に基づいており、高度な生産設備と厳格なテストプロセスに依存して、低電圧および中電圧の周波数コンバーター、ソフトスターター、およびサーボ制御を顧客に提供しています。システムおよび関連業界ソリューション。
